Das Abbrand-Diagramm
Übersicht über das EAS3 Abbrand-Diagramm.
Das Abbrand-Diagramm zeigt alle wichtigen Status-Informationen Ihrer EAS.
Verbindungsstatus
Die Verbindungsstatus Anzeige in der Kopfzeile der Abbrand-Darstellung zeigt an, ob die App erfolgreich mit der Steuerung verbunden ist und zusätzlich die Art der Verbindung:
| Symbol | Erklärung |
|---|---|
|
|
Verbindungsfehler - nicht verbunden |
|
|
Mit Heimnetzwerk verbunden |
|
|
Mit initialem EAS3 WLAN verbunden |
|
|
Mit EAS3 Service WLAN verbunden |
Die EAS3 Steuerung verfügt über zwei eigene WLAN Zugangspunkte, das initiale EAS3 WLAN "EAS3User" und den Service WLAN Zugangspunkt "EAS3SERVICE" (nur für Handwerker). Nach der Ersteinrichtung sind diese beiden Zugangspunkte nicht aktiv und die EAS3 ist in Ihr Heimnetzwerk eingebunden.
EAS3 Status-Informationen
Unterhalb der Kopfzeile werden die folgenden Status-Informationen und die aktuelle Abbrand-Temperatur angezeigt:
| Symbol | Erklärung |
|---|---|
|
|
Öko-Modus aktiv (kein Symbol wenn nicht aktiv) |
|
|
S+ aktiv |
|
|
Status Drosselklappe (wenn vorhanden) |
| 123° | Aktueller Wert des Temperatursensors |
Detaillierte Informationen dazu finden Sie im EAS3 Bedienungshandbuch.
Abbrand-Diagramm

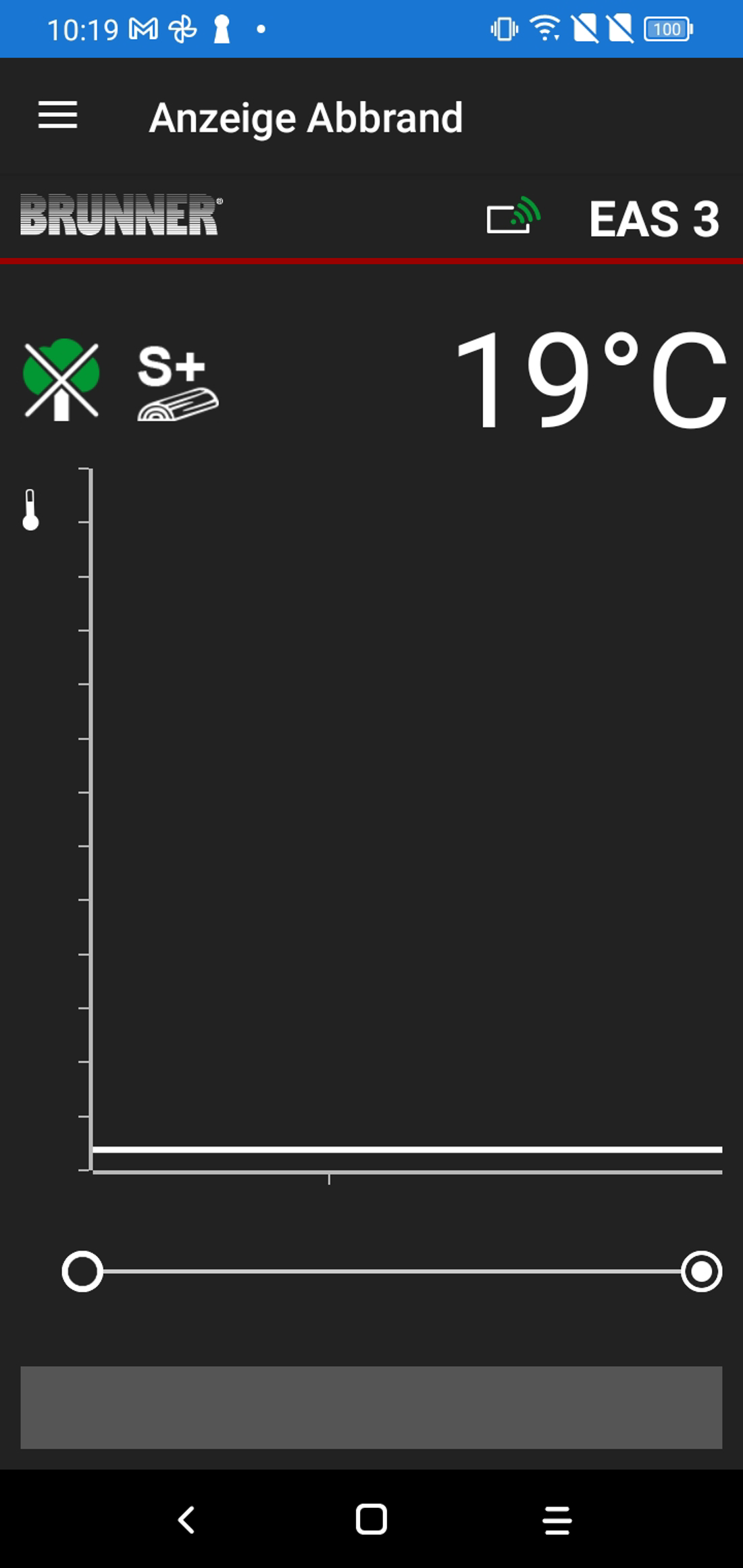

Das Abbrand-Diagramm zeigt den Temperaturverlauf eines Abbrandes über die Zeit, hier die initiale Darstellung (Tür offen, noch kein Abbrand):

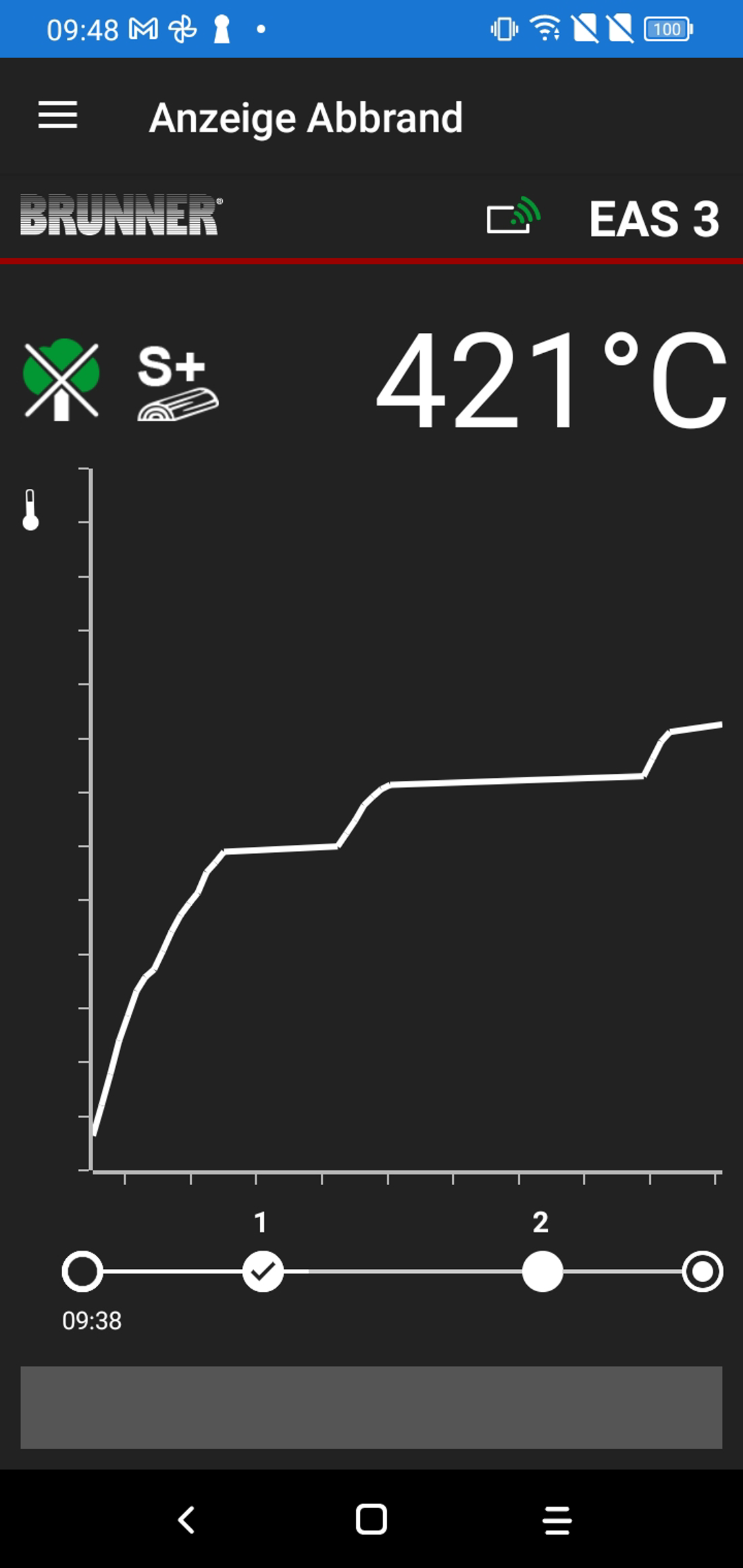

Bei gestartetem Abbrand ist der Temperaturverlauf sichtbar (Stufe 2: Abbrandphase):

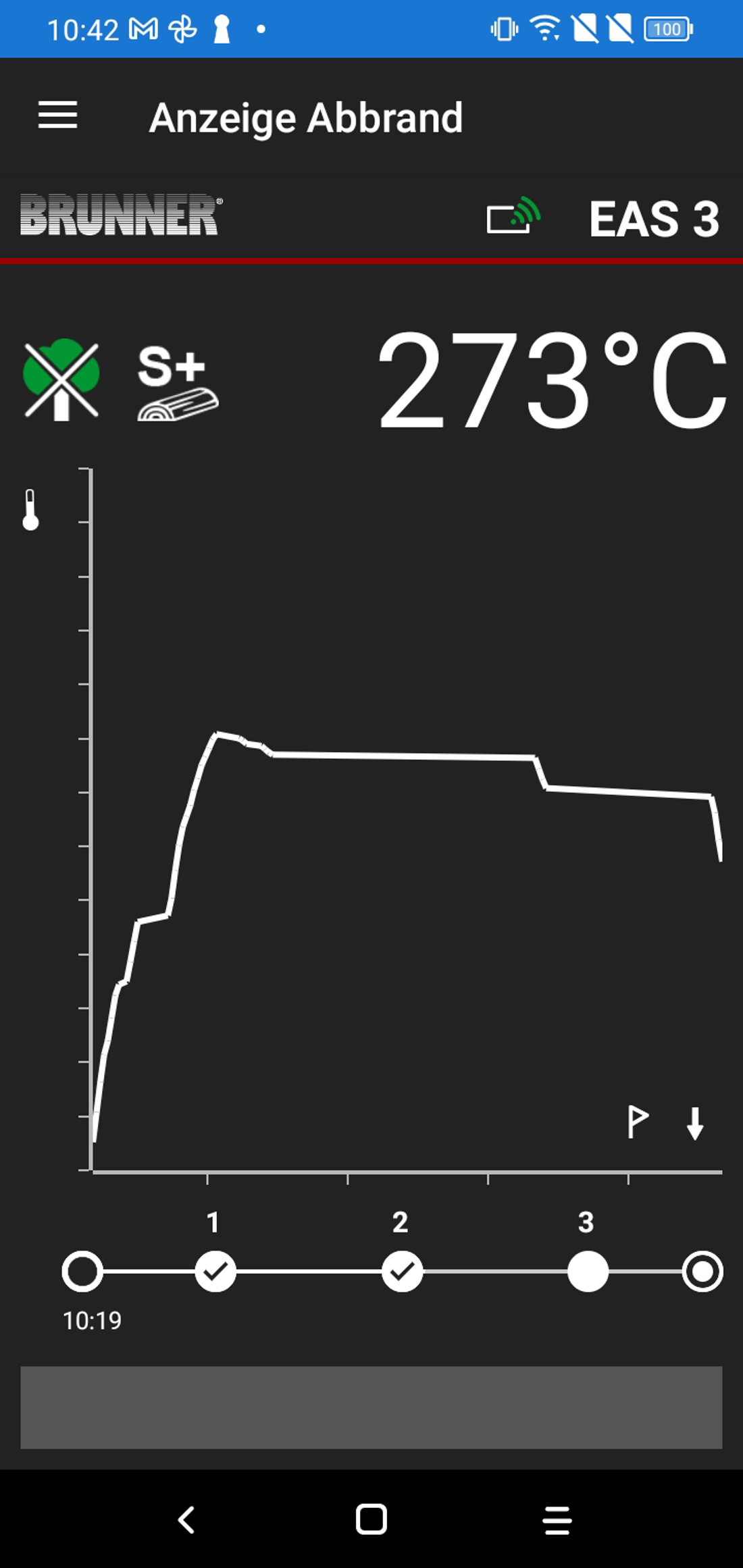

Im Abbrand-Diagramm werden auch die Nachlegehinweise (falls konfiguriert) angezeigt (hier in Stufe 3):
Abbrand-Fortschritt
Unterhalb des Abbrand-Diagramms wird die jeweilige Stufe des Abbrandes über einen Fortschrittsbalken symbolisiert, die Nummer der jeweiligen Stufe ist über dem Kreissymbol der Stufe vermerkt (siehe Bild oben). Wird diese Nummer in der Frabe "Rot" dargestellt, ist in dieser Stufe ein Abbrand-Fehler (z.B. "Ofen heiß") aufgetreten. Abgeschlossene Stufen sind mit einem Häkchen versehen.
Status-Feld
Das grau hinterlegte Status-Feld in der Fußzeile kann drei Arten von Informationen enthalten:
| Information | Erklärung |
|---|---|
| Rechter Bereich | Interne Fehler-Codes der Steuerung, z.B. Batterie-Warnungen |
| Mitte | EAS3 Fehler Symbole (z.B. "Ofen heiss") |
| Linker Bereich | Status-Meldungen für den Benutzer |
